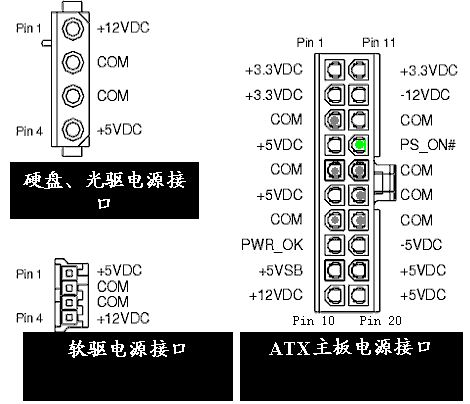

Pin

Name

Color

Description

1

3.3V

橙

提供 +3.3V 电源

2

3.3V

橙

提供 +3.3V 电源

3

GND

黑

地线

4

5V

红

提供 +5V 电源

5

GND

黑

地线

6

5V

红

提供 +5V 电源

7

GND

黑

地线

8

PW-OK

灰

Power OK，指示电源正常工作

9

5VSB

紫

提供 +5V Stand by电源，供电源启动电路用

10

12V

黄

提供 +12V 电源

11

3.3V

橙

提供 +3.3V 电源

12

-12V

蓝

提供 -12V 电源

13

GND

黑

地线

14

PS-ON

绿

电源启动信号，低电平-电源开启，高电平-电源关闭

15

GND

黑

地线

16

GND

黑

地线

17

GND

黑

地线

18

-5V

白

提供 -5V 电源

19

5V

红

提供 +5V 电源

20

5V

红

提供 +5V 电源
