电源输出导线有这9种颜色：黄、红、橙、紫、蓝、白、灰、绿、黑。健全的电脑电源中都具备这9种颜色的导线（目前主流电源都省去了白线），它们的具体功能今天给大家详细的讲解一下。

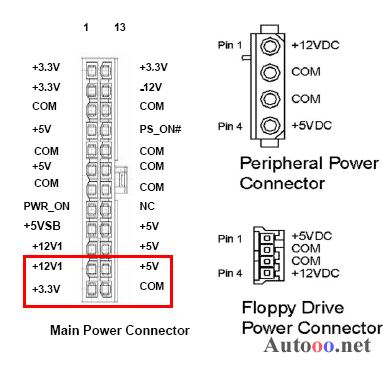

图中红线框起来的是新24P增加的接口

面对安全扣，左4（COM）——右4短接（PS_ON#），开启电源（空载）。

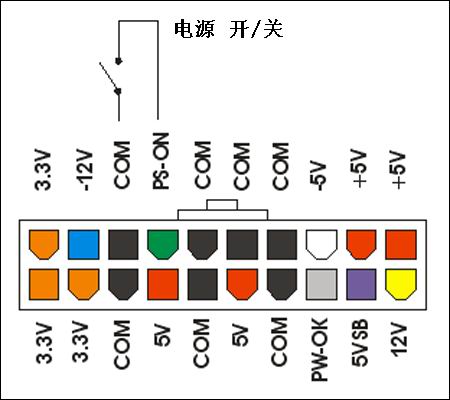

电脑电源20针、24针接口

黄色：＋12V

黄色的线路在电源中应该是数量较多的一种，随着加入了CPU和PCI-E显卡供电成分，+12V的作用在电源里举足轻重。

+12V一直以来硬盘、光驱、软驱的主轴电机和寻道电机提供电源，及为ISA插槽提供工作电压和串口设备等电路逻辑信号电平。+12V的电压输出不正常时，常会造成硬盘、光驱、软驱的读盘性能不稳定。当电压偏低时，表现为光驱挑盘严重，硬盘的逻辑坏道增加，经常出现坏道，系统容易死机，无法正常使用。偏高时，光驱的转速过高，容易出现失控现象，较易出现炸盘现象，硬盘表现为失速，飞转。目前，如果+12V供电短缺直接会影响PCI-E显卡性能，并且影响到CPU，直接造成死机。

蓝色：－12V

-12V的电压是为串口提供逻辑判断电平，需要电流不大，一般在1A以下，即使电压偏差过大，也不会造成故障，因为逻辑电平的0电平从-3V到-15V，有很宽的范围。

红色：＋5V

＋5V导线数量与黄色导线相当，＋5V电源是提供给CPU和PCI、AGP、ISA等集成电路的工作电压，是电脑中主要的工作电源。目前，CPU都使用了+12V和+5V的混合供电，对于它的要求已经没有以前那么高。只是在最新的Intel ATX12V 2.2版本加强了+5V的供电能力，加强双核CPU的供电。它的电源质量的好坏，直接关系着计算机的系统稳定性。

白色：－5V

目前市售电源中很少有带白色导线的，白色-5V也是为逻辑电路提供判断电平的，需要电流很小，一般不会影响系统正常工作，基本是可有可无。

橙色：＋3.3V

这是ATX电源专门设置的，为内存提供电源。最新的24pin主接口电源中，着重加强了+3.3V供电。该电压要求严格，输出稳定，纹波系数要小，输出电流大，要20安培以上。一些中高档次的主板为了 安全都采用大功率场管控制内存的电源供应，不过也会因为内存插反而把这个管子烧毁。使用+2.5V DDR内存和+1.8V DDR2内存的平台，主板上都安装了电压变换电路。

紫色：＋5VSB（+5V待机电源）

ATX电源通过PIN9向主板提供＋5V 720MA的电源，这个电源为WOL(Wake-up On Lan)和开机电路，USB接口等电路提供电源。如果你不使用网络唤醒等功能时，请将此类功能关闭，跳线去除，可以避免这些设备从+5VSB供电端分取电流。这路输出的供电质量，直接影响到了电脑待机是的功耗，与我们的电费直接挂钩。

绿色：P－ON（电源开关端）

通过电平来控制电源的开启。当该端口的信号电平大于1.8V时，主电源为关；如果信号电平为低于1.8V时，主电源为开。使用万用表测试该脚的输出信号电平，一般为4V左右。因为该脚输出的电压 为信号电平。这里介绍一个初步判断电源好坏的土办法：使用金属丝短接绿色端口和任意一条黑色端口，如果电源无反应，表示该电源损坏。现在的电源很多加入了保护电路，短接电源后判断没有额外负载，会自动关闭。因此大家需要仔细观察电源一瞬间的启动。

灰色：P－OK（电源信号线）

一般情况下，灰色线P-OK的输出如果在2V以上，那么这个电源就可以正常使用；如果P-OK的输出在1V以下时，这个电源将不能保证系统的正常工作，必须被更换。这也是判断电源寿命及是否合格的主要手段之一。

无主板启动电源——ATX电源接口定义

也许很多人都用过所谓“易驱线”吧？它可以把IDE口转换成USB接口，这样就可以用电脑上的USB口插普通硬盘用了。“易驱线”是需要独立电源的，可是几乎所有“易驱线”的原配电源几乎都有个问题：很不稳定。电压不足导致硬盘中途停工是常事儿，伤害硬盘不说，最关键的是经常造成重要数据遗失，所以平时都是提心吊胆地用“易驱线”的，而在电脑里的硬盘就没出现过这种事。那何不用我那废弃的电脑电源来给硬盘供电呢？

其实很简单，只要能把电源打开就行了，可现在的ATX电源都是电位控制开关而非机械开关，这就需要从电源的那一排查线孔中找出可以激活电源的那个针（Pin）。
